建筑钢筋图纸识图教程建筑钢筋图纸

一 梁上主筋和梁下主筋同时表示方法 3Φ22，3Φ20 表示上部钢筋为3Φ22， 下部钢筋为3Φ202φ12，3Φ18 表示上部钢筋为2φ12， 下部钢筋为3Φ184Φ25，4Φ25 表示上部钢筋为4Φ25， 下部钢筋为4Φ253Φ25，5Φ25 表示上部钢筋为3Φ25， 下部钢筋为5Φ25。

本文将介绍桥梁钢筋图纸的阅读方法，帮助读者更好地了解图纸中的特殊要求和钢筋的布置情况#xF4DC目录分析看图纸的目录分析图纸先后顺序的逻辑性#xF50D特殊要求看图纸的说明以了解其中的特殊要求等等，要将特殊的要求进行着重记录，并在下一步中参照阅读#xF4D6逐一清点查阅你需要看的那部分，主要是要看钢筋的总体布置，主筋。

在绘制基础梁钢筋图纸的时候，一般会有两张图纸，第1张图纸里面会标注基础的主梁型号梁宽梁高，正常情况下梁宽是在450毫米，梁宽是在800毫米，另外还会标注贯通众筋的根数，第2张图纸里面会写明底部使用的钢筋等级，以及每一排钢筋的型号和数量二基础梁配的钢筋不足会怎样 像这种情况后果还是。

问题三怎么看楼板钢筋图 一般楼板钢筋图每种型号它都标注有钢筋编号直梗间距以及负弯筋的长度，如图片上52号筋是直径8mm，间距100mm，53号筋是直径8mm，间距125mm，这两型号都是底板筋，54号和55号是负弯筋，直径是10mm，间距130mm，55号筋的长度是1500mm问题四高层建筑钢筋图纸如何看。

3 Φ8@2002箍筋为Φ8，间距200，双肢箍4 Φ8@10041502箍筋为Φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍二梁上主筋和梁下主筋同时表示方法1 3Φ22，3Φ20表示上部钢筋为3Φ22，下部钢筋为3Φ202 2Φ12，3Φ18表。

一看剖面图楼梯间的剖面图每层之间都用黑灰色标示圈梁一般设置在基础墙外，檐口处，楼层处圈梁在建筑中往往不是设置一道，其数量应视建筑物的高度层数地基情况和抗震要求而定，单层建筑至少设置一道多层建筑一般隔层设置一道，在抗震设防地区，往往要层层设置圈梁，除了在外墙和承重。

建筑工程钢筋图纸中G，N分别表示什么 G表示构造筋，而N则表示的是抗扭筋 在建筑设计图中，l表示是梁ll表示是连续梁ql表示圈梁jl表示基础梁tl表示是梯梁dl表示是地梁，z表示柱gz表示构造柱kz表示框架柱，m表示是门c表示是窗G为构造钢筋，是不受力的钢筋，只是为了抗混凝土收缩。

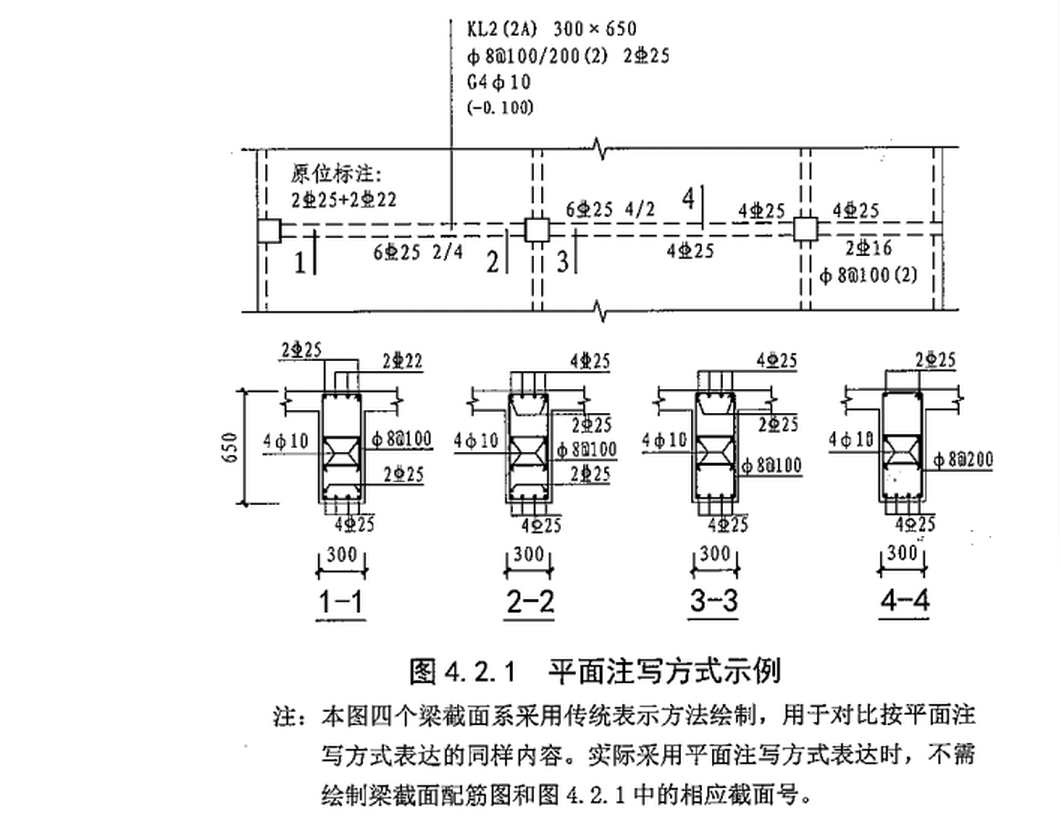

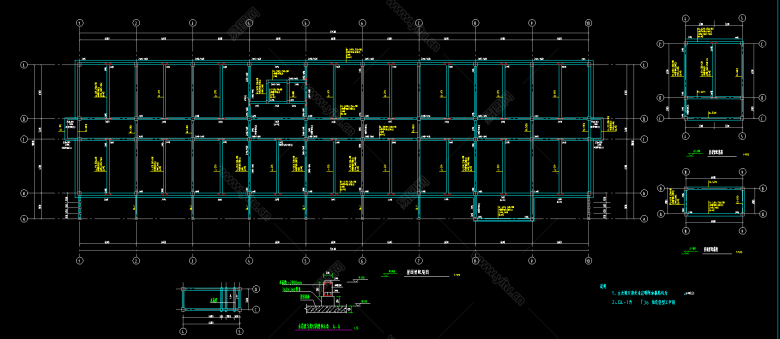

先说说中间那根梁集中标注WKL22A240×400 φ8@1002002 2Φ182Φ14WKL22#屋面框架梁，2A共两跨一头有悬挑，240mm宽400 mm高φ8@1002002 箍筋HPB300直径8mm间距200加密区间距100mm两肢箍2Φ182Φ14纵向钢筋HRB335 上面2根直径。

阅读基础梁钢筋图纸需要一定的专业知识和理解能力，具体如下一阅读基础平面图 1了解基础布局基础平面图是整个建筑的基础布局图，展示了建筑物基础的平面位置轴线编号尺寸等信息通过阅读基础平面图，可以了解建筑物基础的总体布局和尺寸2关注轴线关系基础平面图中的轴线是定位基础的关键。

建筑图纸钢筋符号表示方法如下φ10@1002002 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍φ10@1002004 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍φ8@2002 表示箍筋为φ8，间距为200，双肢箍φ8@10041502 表示箍筋为φ8。
