钢结构楼梯图集钢结构楼梯图集02j401

1、1荷载楼梯的设计荷载应根据使用情况和相关规范确定，一般包括人员荷载雪荷载风荷载等2结构形式钢结构楼梯的结构形式包括直梯曲梯螺旋梯等，应根据实际需要进行选择3材料钢结构楼梯的材料应选用高强度钢材。

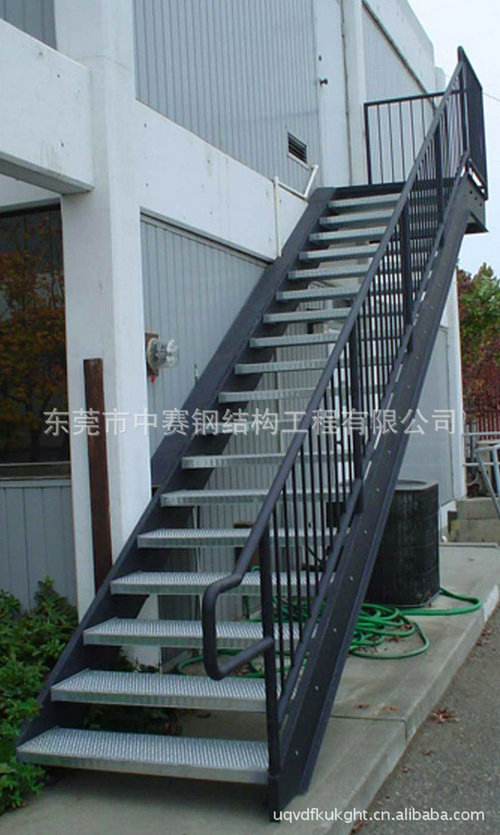

2、单跑楼梯的话就是一个梯段直接到顶，中间没有休息平台，两侧用200的槽钢，底部与地面固定，上部与混凝土梁固定，槽钢之间的踏步用46mm厚的花纹钢板焊接中间有休息平台的话，平台下部需要钢柱材料的选用 钢结构楼梯。

3、3算剩余构件的质量如楼梯埋件，支撑角钢头子4注意每块板的两头弯边也要算，要是图纸要求参照图集的话，图集上自带钢楼梯的材料表及相应重量。

4、这个符号代表该栏杆的标准图集的图集编码你可以在钢结构楼梯栏杆标准图集中找到该编码所在的分集图，按照此图制作及安装栏杆。

5、钢结构楼梯计算基本步骤首先，要是图纸要求参照图集的话，图集上自带钢楼梯的材料表及相应重量，可以直接查找 如果，未参照图集，或者使用的材料有变，那就要自己算了1算两边主框架一般为槽钢，用勾股定理算出。

6、钢结构的图集代码非常多，现列举一些常用的如下01SG519 多高层民用建筑钢结构节点构造详图 04SG5183 门式刚架轻型房屋钢结构 03SG5201 实腹式钢钢吊车梁中轻级工作制Q235钢06J9252 压型钢板 11J930 住宅。

7、b5是不锈钢栏杆在图集楼梯栏杆说明里有明确栏杆类型分为A钢栏杆\B不锈钢栏杆\C玻璃栏杆\D金属板栏板\E钢筋混凝土栏板\F铁艺栏杆\G铜艺栏杆等7种，详见下图。

8、钢爬梯按02J401T5D12a计算重量，栏杆按0203J401图集中的栏杆计算重量16M18M19M2M的钢梯与24M的钢梯的栏杆扶手钢筋量分别按楼梯斜长乘以图集重量即可是否需要计算两侧要看施工图设计具体情况02。

9、对了，还有扶手，一般为钢管，算总长， 再乘以理论重量即可3算剩余构件的质量如楼梯埋件，支撑角钢头子4注意每块板的两头弯边也要算，要是图纸要求参照图集的话，图集上自带钢楼梯的材料表及相应重量。

10、建筑标准图集非常的多，而且还不断增加和修订，分册有数十本目前主要供权威参考的的有两本102J401钢梯该图集是建设部颁布的各类钢楼梯及栏杆标准图集，设计师可以根据实际情况进行选择29903J2011。

11、楼梯爬梯11zj901图集第40页见下附件，2100×1350像素图片，请点击放大后查看或下载另存为，希望能够帮到你。

12、梯板的负筋长度按水平跨度的14来布置钢筋楼梯按斜杆分析，实际配筋时，梯板的负筋长度按水平跨度的14来布置钢筋，在正常使用时，由于拉力较小，并未发现问题，而地震时，尤其在竖向地震左右下，梯板的拉力大幅度增加。

13、这里表示的意思是钢梯梁是一块立起的钢板，钢板高度300毫米，厚度14毫米这种钢楼梯是比较简约美观的，但是跨度较小，要严格按照图集选用。

14、西南11J201602检修爬梯修楼梯工程量计算如果是砼的就按砼楼梯的计算规则去计算如果是钢筋的就按图集里标注的型号规格计算长度乘以钢筋的理论重量，其他的型钢也是按长度或面积计算出一个的总重量，然后乘以一共有。

15、42 另外楼梯不应该是稳定性控制，主要是舒适度频率3赫兹的控制，一般满足舒适度控制稳定的问题也不大了楼梯做法建议参照图集02J401。
