本文将介绍建筑图纸的种类及作用，帮助读者更好地了解建筑图纸#xF30D建筑总平面图建筑总平面图用以表达建筑物的地理位置和周围环境，是新建房屋及构筑物施工定位，规划设计水暖电等专业工程总平面图及施工总平面图设计的依据#xF3E0建筑；1确定比例尺在开始画图之前，你需要确定一个合适的比例尺比例尺是一个表示实际尺寸与图纸上尺寸之间关系的数值例如，如果你选择的比例尺是1100，那么图纸上的1厘米就代表实际的1米2使用标准符号在画房屋。

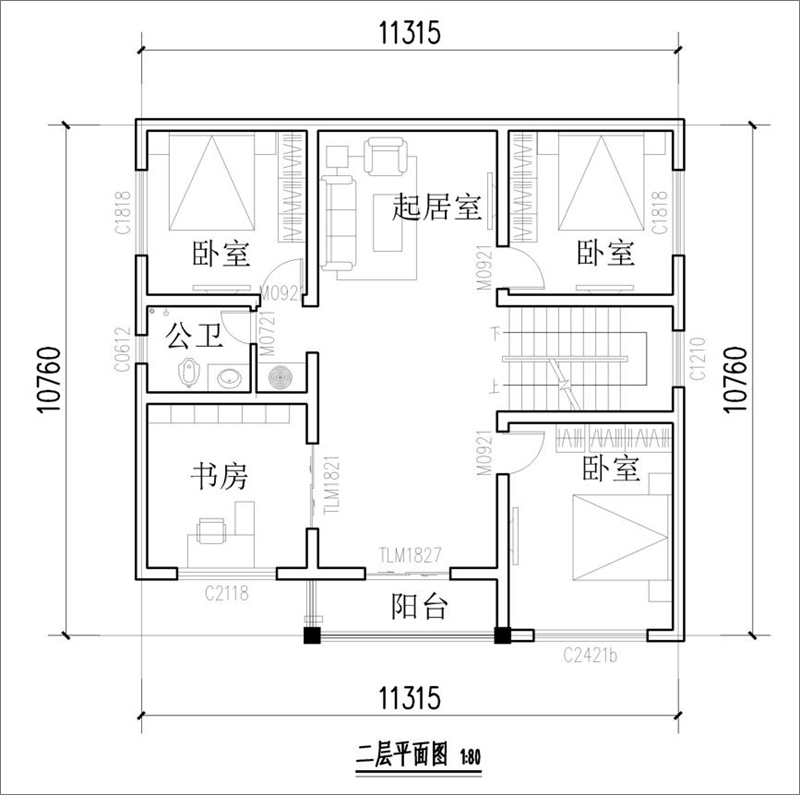

平面图立面图剖面图是建筑图纸中常见的三种图形，它们分别用于表达建筑物的平面立面和剖面情况本文将详细介绍这三种图形的特点和应用#xF4D0平面图平面图是用水平的面在窗子标高处切开，抛去以上部分，从上往下看见切口及室内各个建筑；自建房图纸是自己设计和规划的房屋建筑图纸，可以根据个人需求和喜好来打造自己的梦想之家今天，我要为大家介绍一张6米x12米的自建房图纸，这是一幢宽敞明亮的房屋，拥有丰富的功能和独特的设计首先，让我们来看看这座自。

如何看建筑图纸 1按顺序进行，拿到 施工图纸 后，先根据图纸的顺序进行查看，看设计施工说明，了解该建筑的基本情况施工材料和注意事项，然后在看平面图立面图剖面图最后看结构图，这样能够让你对整个建筑有个大致；1正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章 2建筑设计图纸中，长度一般以mm为，有加以说明的除外看图时注意结合“建筑用料说明”与其他图纸进行综合“建筑用料说明”。

房子图纸平面图标明建筑物的平面形式房屋尺寸房间布局建筑入口大厅和房屋楼梯布局，并标明房屋墙和柱的位置厚度和材料，门窗的类型和位置等土巴兔在线免费为大家提供“各家装修报价14家本地装修公司3套装修；问题九如何看懂房屋平面图 黑点是构造柱斜纹是剪力墙空白墙体是隔墙这些需系统学习建筑学才可问题十房地产，建筑图纸怎么看 先把图纸分开，找出建施图和结施图在建施图中，找到平面布置图，找到标高，找到。

房屋建筑图纸设计图片大全

房屋建筑图纸的观看方法1 先了解建筑图纸的基本内容，包括平面图立面图剖面图等2 仔细观察图纸上的每细节，包括符号线条数字等3 理解不同符号的含义和作用，如墙体符号开口符号梁柱符号等4。

对建筑物的主要尺寸，例如房屋的层高基础尺寸开间的进深等尺寸我们要牢牢记住，这样能够减少施工中所犯错误#xF91D弄清相互关系我们在看施工图纸时需要弄清每张图纸之间的联系和相互关系，将施工说明中做法和图纸对照，同时做好洞沟槽。

1建筑图纸怎么看之建筑图方案图以及结构图首先要看到建筑图方案图不是什么难事，但是要熟悉拟建工程的功能，尺寸等等，这也是如何看建筑图的重点将每个平面的作用以及立体效果都检查好后才能确定房屋建筑图纸怎么看。

首先仔细阅读设计说明，了解建筑物的概况位置标高材料要求质量标准施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象#xF3E0看平面图接着要看平面图，了解房屋的平面形状开间进深柱网尺寸，各种房间的安排和交通布置。

房屋建筑图纸设计说明

分析如下1窗户可以分为窗户，飘窗，落地窗等等2空调摆放用矩形框里AC表示，或者矩形里面打叉画杠3衣柜一般是个矩形，里面一格格的4其他布局，上个总图。

业主也可以根据自己的需要，要求设计师出立面图和透视图下面我们为大家介绍一些房屋设计图纸一房屋设计图纸有哪些1房屋设计图纸之平面布置图合理的规划平面布置图在很多人看来，是最考验设计师的设计水平的的确，平面。

同时也来说说 房屋建筑 图纸怎么看感兴趣的朋友们一起来看看房屋平面图符号含义 1空调机 矩形框里写AC表示，或矩形框直接打X画杠AC即AIRCONDITIONER的缩写指空调或空调系统在建筑平面图中经常用这个符号代表。

房子设计图纸是建筑师和设计师用来传达他们的创意和构思的重要工具它是将房屋的各个方面细节化的一种方式，包括房屋的结构布局尺寸和材料等在这篇文章中，我将向您介绍如何画一张精确而生动的房子设计图纸首先，画。
