　　建筑占地面积：8.7m*8.7m；【图纸尺寸可根据实际情况修改】

　　建筑层数：四层；

　　建筑高度：13.4米（含屋顶）坡屋顶；

　　结构形式：砖混结构；

　　设计功能：

　　一层：厨房、餐厅（堂前）、卫生间、卧室；

　　二层：客厅、2间卧室、阳台、卫生间；

　　三层：3间卧室、卫生间；

　　四层：杂物间、露台。

　　图纸目录：

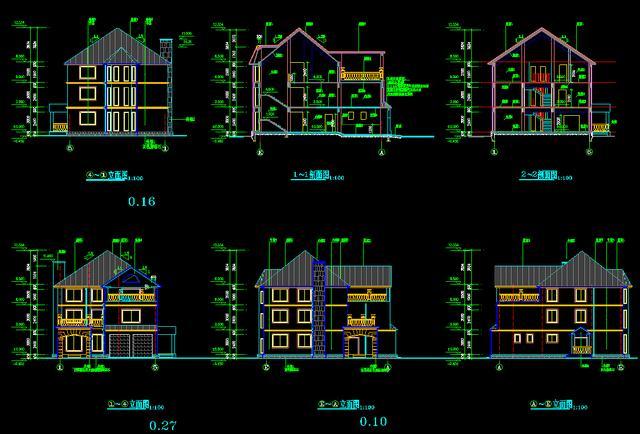

　　建筑：一层平面图、二层平面图、三层平面图、四层别墅平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯一层平面图、楼梯二层平面图、楼梯三层平面图、楼梯四层平面图、栏杆扶手大样、水平段（>500mm）栏杆扶手大样、墙身腰线1、墙身腰线2、屋顶及檐沟、屋面分仓缝、墙身防水、露台拦板、阳台栏杆、门楼大样、门窗表、建筑设计总说明；

　　结构：基础平面布置图、基础大样、结构梁配筋图、阳角放射加强筋示意图、墙身腰线2、门楼大样、阳台栏杆、结构板配筋图、露台拦板、节点大样、屋面层结构梁配筋图、1-1剖面图、结构设计总明说、马牙槎做法、过梁与结构梁（或板）整浇构造、穿梁管洞洞边加强构造、圈梁转角处钢筋构造、圈梁丁字处钢筋构造、板负筋尺寸示例、楼板孔洞加强筋、墙与框架柱连接处拉结筋；

　　给排水：一层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、屋顶给排水平面图、雨、污、废、给水系统原理图、卫生间大样平面图、卫生间大样系统图、给排水设计说明；

　　电气：一层电气平面图、二层电气平面图、三层电气平面图、四层电气平面图、屋顶防雷平面图、基础接地平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、配电系统图、电气设计说明、图纸目录、图例、设备材料表、1张效果图。

　　1.本工程为90平方农居房，占地面积为90平米方，总建筑面积为275.06平米房，层数为四层，建筑耐火等级二级。

　　2.本工程采用混合结构，墙体为承重墙，采用页岩多孔砌块砌筑。

　　本工程结构形式为砖混结构，结构安全等级为二级，设计使用年限为50年，建筑场地类别为Ⅱ类，

　　基础设计等级为丙级。

　　混凝土结构的环境类别：室内正常环境为一类，室内潮湿、露天及与水土直接接触部分为二类a。

　　地震烈度：根据《中国地震烈度区划图》，本工程抗震设防烈度小于六度，按非抗震计算。

　　基本风压：0.45KN/㎡；基本雪压：0.45KN/㎡。

　　本工程基础拟采用柱下独立基础和墙下条形基础，持力层为粘土层，地基承载力特征值按fak=150KPa计算。
