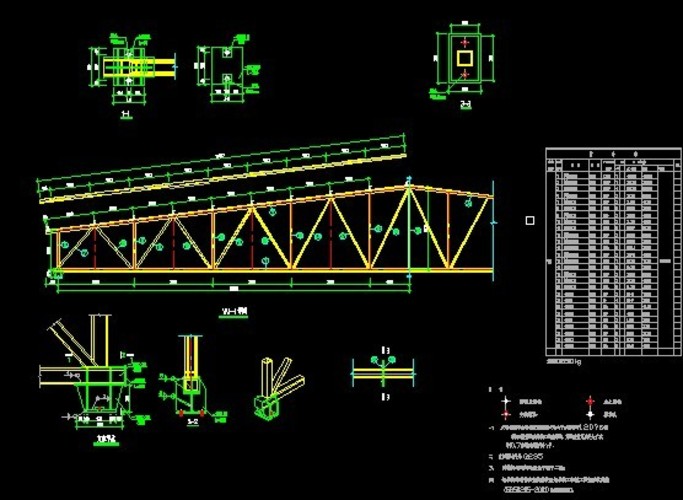

钢架结构图,树脂瓦钢架结构图

1、1型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如角钢工字钢槽钢等钢结构中型钢的连接方法焊接铆接螺栓连接 型钢的代号及标注2焊接将被连接的型钢在连接部位加热使其和焊条熔。

2、第一个圈中90X10110表示某钢板厚度10mm宽度90mm长度110mm剩下两个圈中表示焊接符号，上面的焊接符号意思是此型钢梁上下翼缘需要工厂全熔透焊接图中半圈是指焊接某部分的意思，那个开口三角形的符号表示全熔透焊接形。

3、如图所示 图为一超静定钢架的受力示意图，请画出该钢架的弯矩图和剪力图利用对称性，选取半刚架横梁中间点为滑动支座，用位移法求解只有一个未知量，可以简单求解注意横梁的线刚度增加一倍，就可以做半刚架的。

4、一 方法步骤 1确定支反力的大小和方向一般情况心算即可计算出支反力，悬臂式刚架不必先求支反力2求三铰式刚架的水平反力以中间铰C的某一边为分离体3对于主从结构的复杂式刚架，注意“先从后主”的计算。

5、首先，钢结构就是由型钢连接而成的结构物，例如钢梁钢屋架钢塔架钢脚手架等而钢结构图就是用来表示钢结构的图样基本的图例如下各种型钢的代号及标注 向左转向右转 焊缝的图形符号和辅助符号 向左转向右转。

6、根据单跨梁弯矩图的特征和规律，首先绘制附属部分的弯矩图，然后再向基本部分延伸按照多跨静定梁的传力特点，附属部分与基本部分的连接处所受的集中力只对基本部分有作用而对附属部分没有影响换句话说，该集中力完全。

7、1先用直线画出框架的三维结构图，然后再在垂直直线的面上作出所要用的结构钢截面延三维直线扫描出所要的结构2先分段画好各段结构钢的零件图，然后通过装配的方法装配出框架图延伸SolidWorks为达索系统Dassault。

8、严格来说，你所说的“钢架详图”应该叫“刚架结构详图”1刚架结构详图，是刚架制作安装的依据，反映主要内容有刚架整体外形和尺寸，刚架的支座和构造，各部位的截面形式尺寸和构造，刚架各部分之间的连接部位和构造。

9、一以下是钢结构图纸中常用符号1GZ钢柱MZ门柱GZGJZ钢架柱SQZ山墙柱 2SC水平支撑ZC柱间支撑YC隅撑 3ML门梁，YPL雨棚梁，GLGJL钢架梁QL墙梁GJ钢架ML门梁 4YG压杆。

10、上面截面高度，250为宽度，8和12分别为腹板厚和翼缘厚，一般腹板要薄于翼缘厚度钢结构就是由型钢连接而成的结构物，例如钢梁钢屋架钢塔架钢脚手架等，而钢结构图就是用来表示钢结构的图样。

11、弯矩图画在杆件的受压一侧在材料力学中是画在受拉一侧轴力图在水平方向上的轴力的大小为0，只有竖直方向上有希望对你有帮助应该来说本题是学习力学时的最基本题型画出图示钢架的轴力图 剪力图和弯矩图。

12、具有跨越能力较大与钢桥及钢筋梁桥相比，可以节省大量钢材和水泥养护维修费用少外型美观构造较简单，有利于广泛采用等特点3钢架桥 主要承重结构是梁或板和立柱或竖墙结合在一起的钢架结构，在竖向荷载作用下。

13、另外有个比较详细的网址asp？id=983 钢结构图一般分为1 基础布置图 这个算基础预埋板和筋板重量2平台布置图 这个是主要的重量所在，比较好看懂，也比较好核算。

14、XGGXG系杆 ZCSQC柱间支撑 CC屋面垂直支撑 CG撑杆 ATLTXLT拉条 LTWLL屋面檩条 QL墙面檩条 GZGJZ钢柱 KFZ抗风柱 具体要结合图纸，符号所在图纸位置去判断 以下是钢结构图纸中常用符号。

15、XG*系杆，起到控制钢架平面外稳定的作用GJ*钢架SC*水平支撑，简称水撑XTL 应该是悬挑梁吧。
