单相交流接触器接线图接触器接线图

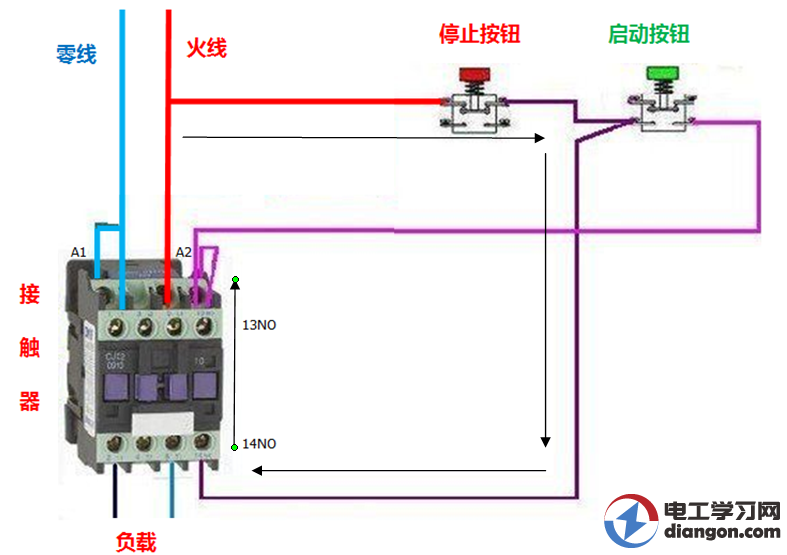

1下图为交流接触器按钮接线图2交流接触器按钮接线图工作原理21启动时，按下启动按钮，由电源来的控制电流经断路器电源线停止按钮自锁线启动按钮启动线线圈A2到线圈A1，接触器线圈得电吸合，主。

如图所示接触器分为交流接触器电压AC和直流接触器电压DC，它应用于电力配电与用电接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器在工业电气中，接触器的型号很多，电。

红色框内是接触器的线圈SB2是起动按钮，SB1是停止按钮，当按下SB2时KM1线圈得电吸合，同时蓝色框内的KM1辅助触点也闭合，松开SB2电机照常转动，按下SB1时电机停止下图时交流接触器接线图，可以与上图对照一下。

单项交流接触器的接线图如下所示向左转向右转 首先交流接触器得是220v的，用220v的电压接在接触器的线圈的两个端子上，在之间加个开关也可以，方便控制，你要控制的电器串在接触器的触点之间就可以了。

cjx2nc220v交流接触器自锁接线图，如下图所示交流接触器cjx21810线圈A1接电源火线，如果需要按钮控制，就在启动回路中串入按钮线圈A2接电源N线主回路接触器电源侧接三相电源，接触器负载侧接负载，注意要用接触器。

380v交流接触器接线图如下图交流接触器的工作原理是利用电磁力与弹簧弹力相配合，实现触头的接通和分断的。

220v交流接触器接线，如图所示220V线圈的交流接触器，其线圈A1接相线220V，A2接零线主触头接A，B，C三相辅助接点接入控制回路一般接触器上画的就有接线图的。

单相扩容方式的接线，被控制的电器是单相供电，但功耗超过本开关的额定容量阻性负载超额过25A，感性负载超过20A，那么就需要超过一个容量超过电器功耗的交流接触器来扩容三相工作方式的接线，被控制的电器三相供电，需要外接。

德力西cjx22501交流接触器接线图如下图交流接触器交流接触器是广泛用作电力的开断和控制电路它利用主接点来开闭电路，用辅助接点来执行控制指令主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的。

图中有一只控制的3P断路器，一只1P断路器，一只绿色起动按钮它是由一对常开触点3~4组成，一只停止按钮它是由一对常闭触点1~2组成，二只380V指示灯，一只380V工作吸合线圈的交流接触器，可在交流接触器后面另外串接。

时控开关与接触器接线图，如图所示以KG316T微电脑时控开关与交流接触器连接为例，画的一个实物接线图供参考，见下图选交流接触器时，要选线圈电压是AC220V的若所有器件已采购，那可以将元器件型号规格讲一下，按实际。

交流接触器与温控器的接线图如下把温控数显仪表的常闭点，串入到接触器的线圈回路，即高和总接线端子，仪表1和2接热电偶中和相接220V仪表工作电源扩展材料交流接触器与温控器的接线注意事项1温控器上面的+接。

交流接触器 交流接触器作用交流接触器的主要工作是接通和断开用电器的电路之所以用两种触头是为了减少因通断瞬间产生电弧的损害，延长主触头的寿命辅助触头更换比较容易，价格也便宜主辅触头分别动作的时间差及小，故。

正泰220伏交流接触器接线图如下图所示 如图所示220V线圈的交流接触器，其线圈A1接相线220V，A2接零线主触头接A，B，C三相辅助接点接入控制回路一般接触器上画的就有接线图的 正泰220伏交流接触器接线介绍 交流接触器利用主接。

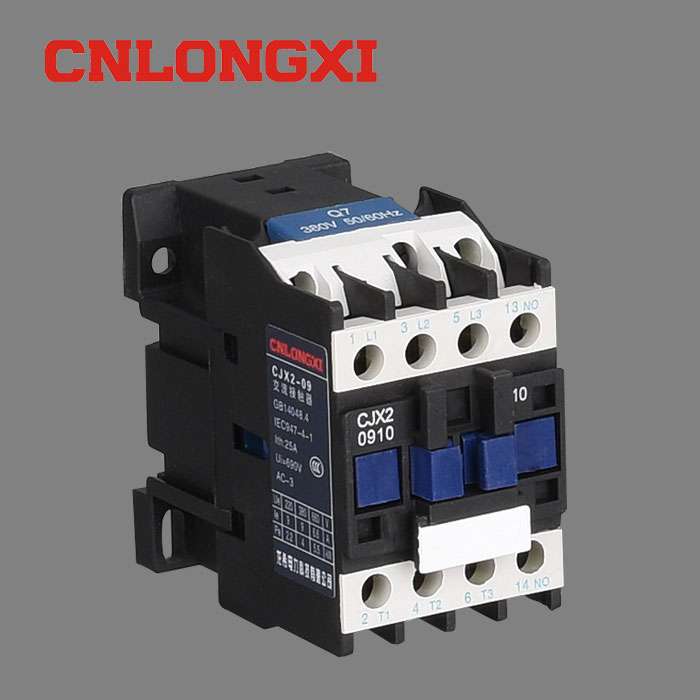

CJX24011交流接触器的接线图如下CJX2LC1 系列交流接触器以下简称接触器，上德接触器在法国TE公司LC1D系列上改进而成，完全可以替代进口产品主要用于交流50Hz或60Hz，电压至660V，电流至95A的电路中，供远距离。

现在用两根线分别接在停止按钮的两端，这两根线，一条做个记号为1先不管，另一根做记号2接到启动接钮的一边，启动按钮的另一边做个记号L1接到接触器线圈A1接线瑞子上下面来接接触器上自锁线，你从记号L3的线上引一条。
