节点详图怎么找对应的位置节点详图

首先你要懂设计才行，否则就算有办法也看不懂有基础的情况下先看节点图上的编号，在平面图上能找到对应的剖切号或者标注，这就明白节点代表了哪个位置之后就是看节点图画法细节和具体做法表示，这全靠专业积累了，看不；建筑节点详图就是把房屋构造的局部要体现清楚的细节用较大比例绘制出来，表达出构造做法，尺寸，构配件相互关系和建筑材料等，相对与平立剖而言，是一种辅助图样建筑专业节点包括很多如檐口檐沟女儿墙泛水屋脊屋面。

详图是景观中的某一景点的剖面构造，要选整个景观图中比较有特点的部位，做详细说明包括用料用料的比例多少颜色都要在详图中体现详图可以是景观小品单独的立面剖面图；1内外墙节点楼梯，电梯厨房卫生间等局部平面，要单独绘制大样和构造详图2室内外装饰方面的构造，线脚图案，造型美观等，很多这方面造型都是由建筑师来创意的3特殊的或非标准门窗幕墙等也应有构造详图。

那么建筑施工图中主要画的是那些不常规或特殊的节点构造1内外墙节点楼梯，电梯厨房卫生间等局部平面，要单独绘制大样和构造详图2室内外装饰方面的构造，线脚图案，造型美观等，很多这方面造型都是由建筑师来；景观节点效果图是指节点立体空间效果图建成后的预计样子，像照片那样景观节点图和景观节点效果图的区别节点详图多指某一处的放大尺寸，构造等，效果图是指某一刻区域或大或小景观布置的前后高矮疏密等立体效果。

节点详图比例

1、节点图纸也就是我们所称的大样图，节点图纸不能脱离平立面图纸来看一般我们看图，先建筑，后结构，先平面，后立面，而节点图纸即是设计院在平立面上不能完整表示建筑构造，引申出来的局部放大或者详图所以在你看平。

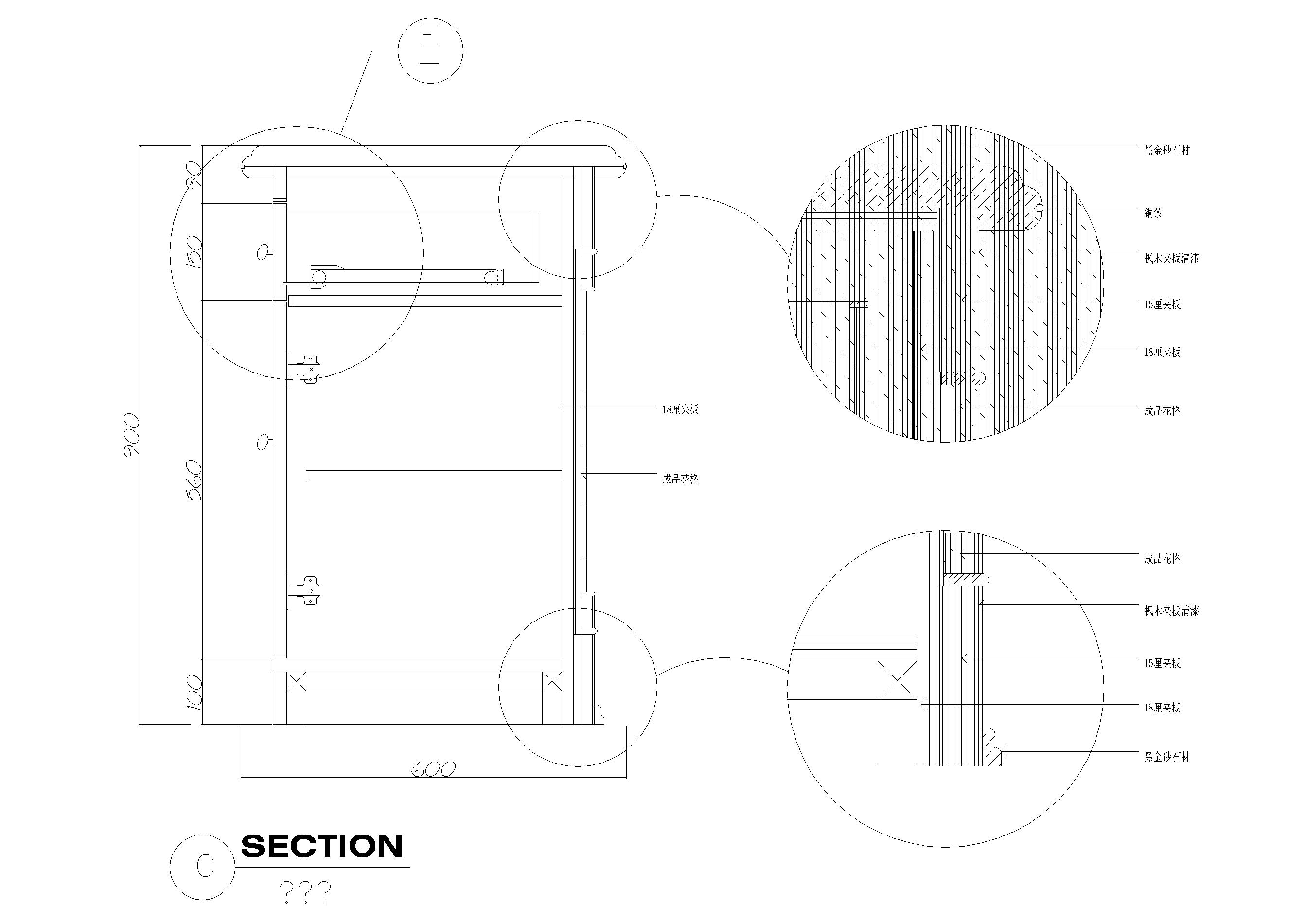

2、首先，节点详图都是从整图上攫取某个部位而展开描绘的，必须先弄清楚它表示的是哪一个部位在建施图或结施图上，凡是需要另做详图的地方，都会给出索引符号符号如图其中，引线所指就是节点处第二，节点详图的剖面。

3、节点图，是两个以上装饰面的汇交点，是把在整图当中无法表示清楚的某一个部分单独拿出来表现其的具体构造的，一种表明建筑构造细部的图大样图相对节点图更为细部化，也就是放节点图所无法表达的内容，以表达的更清楚建。

4、建筑施工图上这个圆圈标注，是索引标注意思是圆圈内有一条半圆分界线连接指引线，圆圈的下部半圆内是表示节点详图所在的图纸编号，圆圈的上部半圆内是表示节点详图的编号按照这个所以，就可以找到示节点详图了如果，圆圈。

5、建筑节点详图是把房屋构造的局部要体现清楚的细节用较大比例绘制出来，表达出构造做法，尺寸，构配件相互关系和建筑材料等，相对与平立剖而言，是一种辅助图样，通常很多标准做法都可以采用设计通用详图集，国家有出版图集。

6、节点详图是把房屋构造的局部要体现清楚的细节用较大比例绘制出来，表达出构造做法，尺寸，构配件相互关系和建筑材料等，相对与平立剖而言，是一种辅助图样，通常很多标准做法都可以采用设计通用详图集，国家有出版图集。

7、1一般先看平面图，按平面的索引找到相应的立面图，在立面图表述不清楚的，就会单独画出节点图，也会在平面或立面给出节点图也叫大样图，最要表示细部做法及尺寸关系2通常建筑的比较简单，大多都是通用做法，或是。

节点详图是什么意思

首先在平立面图上找到节点索引，节点大样就是根据这个节点画出来的120一般情况的剖面图，只不过大样图要将做法层次画出来，并标出构造做法所有剖到的东西也会表示出来，例如线脚屋顶，还是遵从剖到什么表示什么。

一种表明建筑构造细部的图大样图相对节点图更为细部化，也就是放节点图所无法表达的内容，以表达的更清楚节点图的比例一般是15左右，而大样图的比例更大，一般是12左右。
