双控开关电路图一灯双控开关电路图

quot双控开关quot电路图双控开关就是一个开关同时带常开常闭两个触点即为一对双控开关通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在下楼时打开开关，到楼上后关闭；双控开关有5种方法接线1最常见的双控接法，公共端公共端的标识为L或COM接火线或灯线两个开关，一个接火线一个接灯线，再将剩余两个接线柱彼此连接接线时，可以把两个开关的L1接线柱接在一起L2接线柱。

1买回来的开关面板内一般都会有标识LL1L2等字样，2用工具把线头的塑料皮不掉，不要留太多，避免线和线碰到一起3首先把L端的线和L1L2的一端连接起来4开关开启后，再把另一端的L1L2和L连接起来5；1L接相线，L1接控制线2L接相线，L2接控制线3L1接相线，L接控制线4L2接相线，L接控制线双控开关电路的布线特点双联专用线中的一条导线，中间引出分支线接于灯的一端传统双联双控电路是不允许在。

双开双联双控开关接线图双控的开关，三个接线柱按进户线为红蓝线，红为L蓝为N，进户蓝线直接接到一个双控开关的上接线柱，中接线柱为蓝线接到电灯的一侧，下接线柱和进户红线连接进户红线接到另一个双控开关；首先我们需要先准备剪刀和刀片，将电线头的绝缘皮去掉，再把开关左边的触点与右边的端口相连接，之后找到开关右边触点再去与灯具连接接着在所有电路接线好之后，使用绝缘胶布将电线两端包裹起来，以防出现漏电的这种现象最后。

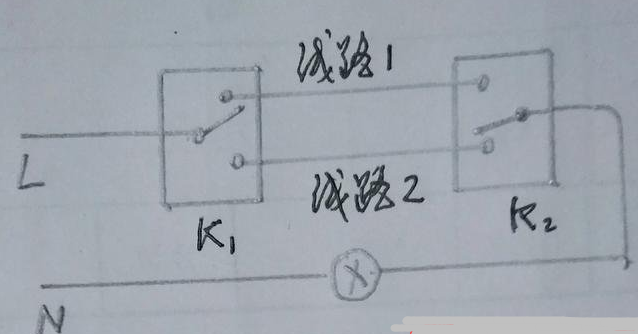

用两个开关控制一个灯需要两个双控开关两个开关都串联接入火线接入灯，灯另一端联接零线以单开双控开关为例，原理图如下K1K2为单开双控开关；单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀3单联双控开关接法 把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1。

4接好线后一定注意将照明灯两侧的线头用绝缘胶带包裹好，防止漏电5最后留出的火线与零线接上插头就完成了整个双控开关的接线6为方便接线，我们可以将双控开关的电路图记住，这样实际操作就很容易接线。

卧室双控开关电路图

1、楼上楼下双控开关电路图双控开关就是一个开关同时带常开常闭两个触点即为一对通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在楼下时打开开关，到楼上后关闭。

2、双开开关的原理双开双控开关是现在一种比较普遍的家用开关形式双开是指有两个独立开关，可以分别控制两个灯开或关都在同一开关面板上双控是指两组这样的配合可以互不影响的控制一个灯可任意在其中一个上实现开或。

3、开关小知识总结按使用方式可分为开关类插座类开关带插座类按连接方式分单控开关双控开关单控开关几个开关并列，各自控制各自的用电器，简称一开二开等双控开关两个开关在不同的位置可以控制同一。

4、双控开关接线图的三种接法1传统接线法 这种传统的接线法在初中和高中的物理书中都有提到，在一般标准的工程图纸中也是出现这种接线法，比较常见2双控开关电路另类接线法 双控开关电路另类接线法是指两个开关都入火线。

5、双控开关就是通过两个开关来同时控制一个灯或者电器设备，并且无论用哪个开关都能达到控制电器的开或者关的目的2双控开关电路图的原理 双控开关接线原理实际上就是将两个单刀开关串联起来再接入电器的电路中，进而实现用任。

单开双控开关怎么样接

单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀单联双控开关接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关。

双控开关线路图的画法如下需要两个单刀双键开关组合使用楼梯灯，常常用双控开关控制灯泡的亮和灭，这样可以节约用电，现在楼梯灯多数用光声控开关。

双控开关接线图的三种接线方式如下第一种方法双工开关电路的替代接线方法两个开关都在火线，比较安全双工线路中的K1必须直接连接到两个双工双控开关的中间端子双工线路中的K2连接两个开关的上端或下端，中间的灯的。
