四线制接近开关接线图,接近开关接线图

必须先确定接近开关是NPN常开型的，然后棕色线接计数器的4号脚，黑色线接计数器的3号脚，蓝色线接计数器的1号脚然后计数器电源接2和7号脚，剩下的568三个脚是触点 接线开关与计数器接线 加一个220V的HH51P或HH。

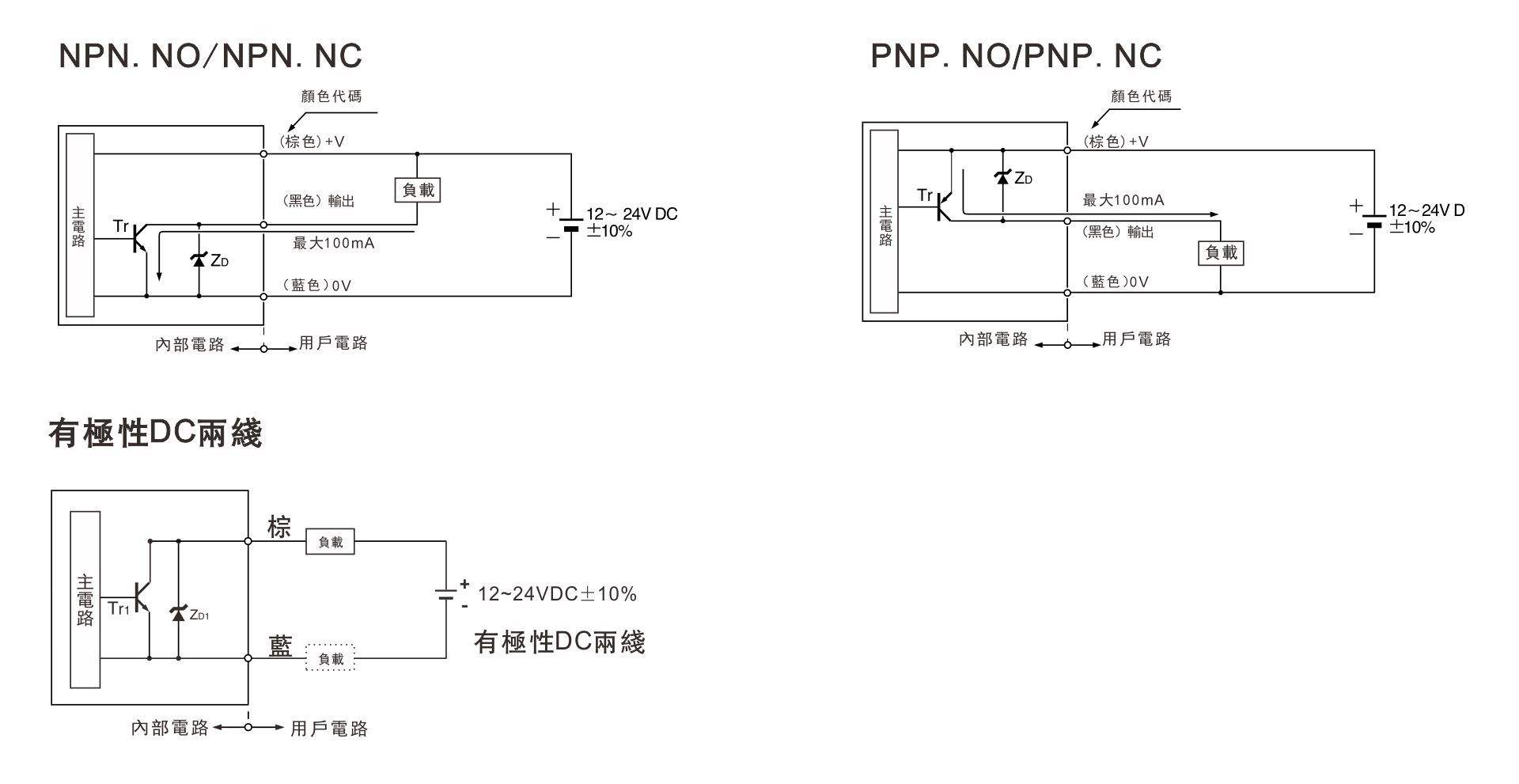

接近开关接线图 1接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的请见下图所示2两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可3三线制接近开关的。

交流接触器和接近开关限位停止接线图对于小的负载例如中间继电器的线圈，可以将接近开关直接串接的线圈的回路中，通过接近开关直接控制线圈的通断对于大的负载例如线圈启动电流大于接近开关额定工作电流的交流接触器线圈。

接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的请见下图所示 2两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可 3三线制接近开关的接线红棕线接电源正端蓝线。

三线制接近开关的接线 bkblack黑色一般为输出线，输出为常开 bnbrown棕色一般为电源线，接电源正极 bublue蓝色一般为电源线，接电源负极 whwhite白色一般为输出线，输出为常闭 npn黑。
