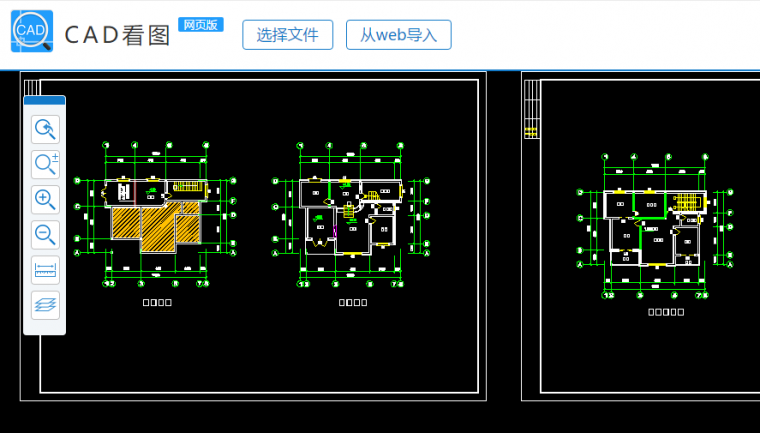

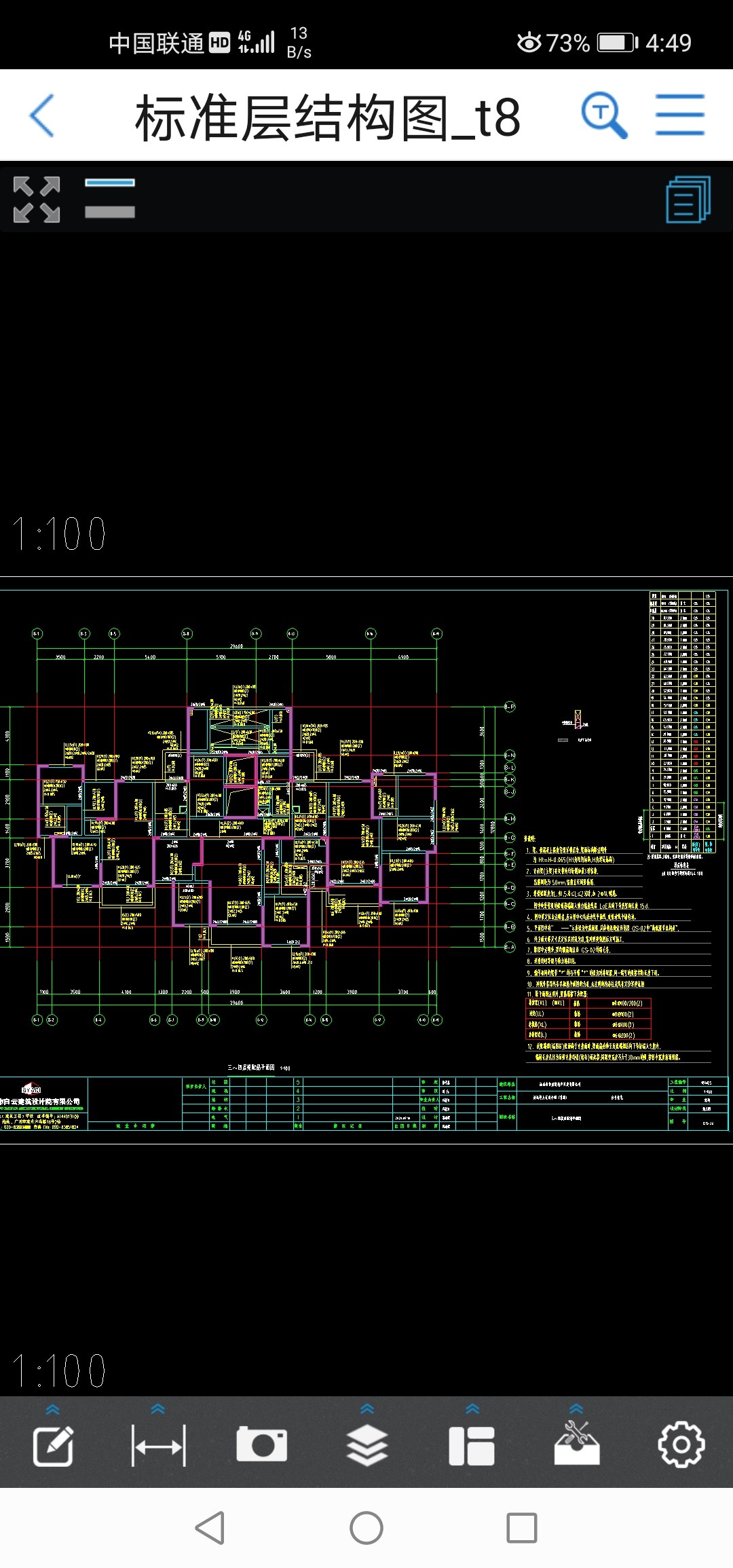

那么，建筑木工图纸要怎么看呢木工首先注意看层高以便选用架管和顶托，然后看平面结构图了解现浇板的厚度一般的楼层有局部现浇板的厚度是特殊注明出来的再看梁的截面尺寸特别注意有的梁一跨或者几跨高度在变化的；想看懂装修木工图纸，就必须要懂得一点建筑制图与识图的知识第一步先看结构图，层高，板厚，梁的大小，都是重点，注意结合详图，可能会有线条看结构图的时候同时还要结合建筑图一起看，检查结构建筑两图有没有矛盾，在；表明建筑木工图纸上传完成以上就是把建筑木工图纸上传思联看图方法思联三维看图是南京微思软件有限公司开发的一款看CAD模型的软件，是全平台软件，支持手机APP网页端电脑端平板端微信小程序多端数据共享；建筑木工图纸怎么快速看懂 木工图超简单，平面图看梁尺寸，立面图板厚，标高，其它都扯蛋 怎样看懂建筑施工图和进行施工测量放线 测量又叫放样！ 就是把图纸上的尺寸按比例在工地土地上测量出来首先看图纸上的比例尺寸，楼座大小，方位；1结构图中都有梁柱板和圈梁的剖面图，一般在下部剖面图以表明梁圈梁的高度和宽度，然后，根据刨面图所示L或GL在结构图中找出所在位置若梁或圈梁为横向，则看结构图中相对应的横向数据若为纵向，则看图中；1首先学习房屋建筑学，了解一下建筑的基本知识和识图2解一下图纸基本知识比如那些代号以及一些基本专业技术语言等3图纸应按建筑结构水电强电弱电，智能，消防等电梯等图纸每一处均进行对照，找出相对。

所谓正负都是相对正负零而言，一般也就是把首层地面设置为正负零零比他高就是正，低就是负+005，就是比正负零高50mm，005就是比正负零低50mm；用H表示混泥土其实应该是“混凝土”混凝土，简称为“砼tóng”是指由胶凝材料将集料胶结成整体的工程复合材料的统称通常讲的混凝土一词是指用水泥作胶凝材料，砂石作集料与水加或不加外加剂和掺合料；1先看建筑施工图和结构施工图的总说明，在总说明中了解整个建筑物的基本概况楼高层高以及各个部位的材料要求2看平面图在建筑平面图中可以了解到房子的平面形状开间尺寸，了解房子当中厨房阳台卫生间所在的。

引出线标明要求和做法，快把说明拿土建和安装，对清洞沟槽材料和标准，有关图中查建筑和结构，前后要对照4图纸的关键要抓住平面图中的关键立面图中的关键剖面图中的关键结构图中的关键；有两种方法1依照图纸与实物对照，找工程师讲解这种方法有立杆见影的功效，如单一图纸，入门较快，很短时间即可胜任工作2参加网络或线下培训学校工程制图课程培训，系统的学习工程制图这种方法可以从最基础的知识；关注 付费内容限时免费查看 回答 1 先看建筑施工图和结构施工图的总说明 更多14条 #xE771 已赞过 已踩过lt 你对这个回答的评价是？ 评论 收起 更多回答1 其他类似问题20120219 建筑木工图纸怎么看 686 20180427 木；快速看木工图纸的步骤如下1看图的步骤要清楚先看设计说明再看平面图接着是剖面图最后是结构图一定要根据平面图立面图剖面图等中的索引符号，详细阅读所指的大样图或节点图。

要学懂看木工图，有两样东西你必须弄懂，自然就懂了1三视图，也就是正立面侧立面顶面图是怎么回事儿建筑图不像机械图，机械三视图不具备一定的空间想象能力还真的不容易看懂，建筑的其实简单多了不过不管如何；丶丶丶和A，B，C丶丶丶和小园中的123和M等一些符号，各种设计有多个符号；木工图纸也就是我们说的结构图，在木工看来主要掌握两点如下1截面尺寸，梁的每跨表达掌握这些平法知识，板的厚度，柱子的截面尺寸等 2相对高程，尤其是梁板的高程有时是使用功能不同梁板有需要比本层高出一部分，比如；第一首先知道设计说明和施工说明 尺寸比例是否符合房屋的实际尺寸业主在亲自量房得到的数据后，同设计图纸上的原始结构图仔细对比第二看木工图纸的平面图 平面布置图是否合符需求平面布置图代表房屋装修完毕后的整体。
