双代号网络图怎么画,双代号网络图

1、1双代号网络图是用箭线表示活动，并在节点处将活动连接起来表示依赖关系的网络图因为箭线是用来表示活动的，有时为确定所有逻辑关系，可使用虚拟活动2双代号时标网络图是以时间坐标为尺度编制的网络计划，时标。

2、9一个网络图中只能有一个起点节点和终点节点10同一项工作不能在一个网络图中重复表达双代号网络图的一般绘图步骤第一步进行任务分解，然后具体划分需要施工的工作第二步确定需要完成的工作计划的所有工作及其。

3、“双代号网络图”是一种工作用途的特定网络图简单来说双代号网络图就是以箭线及其两端节点的编号表示工作的网络图是以时间坐标为尺度编制的双代号网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的。

4、双代号网络图是属于用箭头表示工作，也就是说图中不加上两端节点的编号，甚至不加上圆圈，对方法的使用都没有影响至于为什么加上箭头编号，是为了适用于计算机程序，为了用数字来表示工作那么可以猜测，双代号和单代号是。

5、双代号网络图的三要素是工作事件和线路1箭线工作，在双代号网络图中，每一条箭线表示一项工作箭线的箭尾节点表示该工作的开始，箭头节点表示该工作的结束工作的名称标注在箭线的上方，完成该项工作所需要的。

6、1首先双代号网络图中，不允许出现循环回路2双代号网络图中， 在节点之间不能出现带双向箭或无箭头的连线3双代号网络图中，不能出现没有前头节点或没有尾节点的箭线4当双代号网络图的某些节 点有多条。

7、双代号网络图双代号网络计划又称箭线式网络图，它是以箭线及其两端节点的编号表示工作，根据工作其先后顺序和相互关系所表示的有向有序的网状图形它是建设工程进度计划的常用表示方法之一在双代号网络图中具有三个。

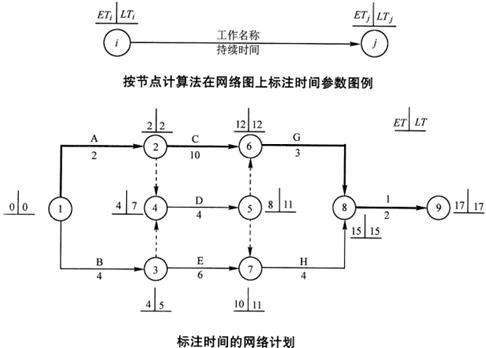

8、一般双代号网络图没有时标6个时间参数的计算方法图上计算法6时间参数示意图左上最早开始时间右上最迟开始时间总时差左下最早完成时间右下最迟完成时间自由时差计算步骤1先计算“。

9、可以通过叠加确定各个时段的材料机具设备及人力等资源的需要 由于箭线的长度受到时间坐标的制约，故绘图比较麻烦 单代号网络图与双代号网络图的作用是相同的，区别是单代号网络图绘图简单，双代号网络图绘图较复杂。

10、双代号网络图的绘制方法如下1根据题目要求绘制工作逻辑关系矩阵表2根据工作逻辑矩阵表计算工作岗位代码表为了使双代号网络图清晰，各项工作布局合理，可以先根据以下原则确定各项工作的起始节点位置号和结束节点位置号。

11、网络计划是在网络图上加注工作的时间参数而编成的进度计划以箭线及其两端节点的编号表示工作的双代号网络图是工程网络计划主要的形式基本构成 双代号网络图的基本符号是圆圈箭线及编号圆圈表示节点，圆圈内的数字。

12、2如果有多个无紧前工作的工作或无紧后工作的工作3将多余的虚箭线删除在删除虚箭线之前，我们先了解一个规律，就是从双代号网络图中，我们可以得出虚箭线一定出现在中间节点上，而起点节点和终点节点上一定不可能。

13、双代号网络图计算口诀如下1顺着箭线，取大值工作工作最早时间的计算2逆着箭线，取小值最迟时间的计算3最迟减最早总时差4后早始减本早完自由时差双代号网络图计算的目的在于确定网络。

14、双代号网络图中关键路线的特性总时差最小线路时间最长根据关键路线的定义可知，关键路线的判断可以用两种方法一是计算总工期最长的路线为关键路线二是计算总时差，即计算总机动时间，当总时差最小时，该路线为关键。

15、双代号网络图的绘制步骤根据已知紧前工作确定出紧后工作确定出各工作的开始节点位置号和结束节点位置号根据节点位置号和逻辑关系绘制双代号网络图为了使双代号网络图绘制简简洁美观，用水平箭线和垂直箭线表示，绘制前。

16、由于单代号网络图和双代号网络图所表达的计划内容是一致的，两者的区别仅在于绘图的符号不同，前者是单代号，后者为双代号因此，在双代号网络图中所说明的绘图规则，在单代号网络中原则上都应遵守，比如一张网络图只能有一。
